Dieses Blockly extrahiert die Daten

Um an die Daten der Json vom ESP SoyoSource Controller zu gelangen benötigt man dieses Blockly Script.  Es müssen dafür Datenpunkte unter 0_userdata im ioBroker erstellt werden.

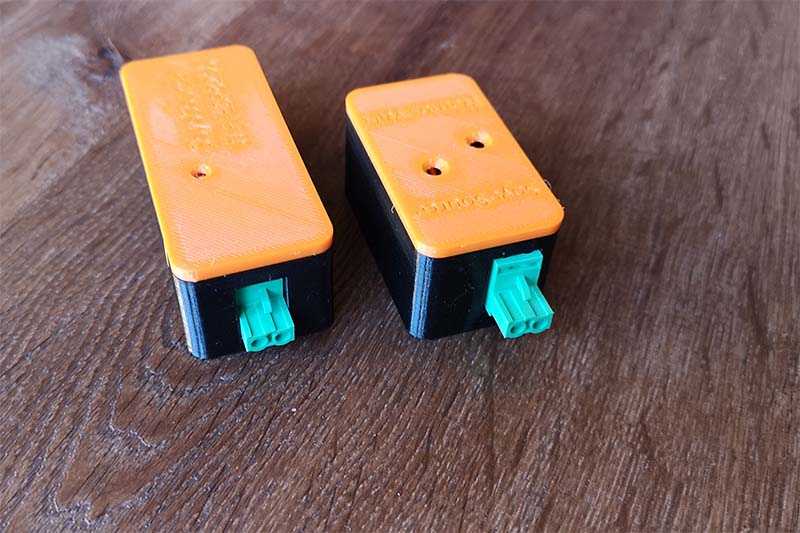

Druckdateien Gehäuse Wemos und RS485

Im Download für Wemos und ESP8266 befinden sich die *.stl Dateien der Gehäuse zum Drucken. Leider muß ich hier zu einem Trick greifen. Nach dem Download einfach das .txt entfernen bzw. Umbennen in .zip Danach das ganze normal entpacken ;)

Der Deckel hält über vier "Rastnasen" und geht beim zumachen ggfls. etwas straff.

Druckdatein zur Kabelduchführung

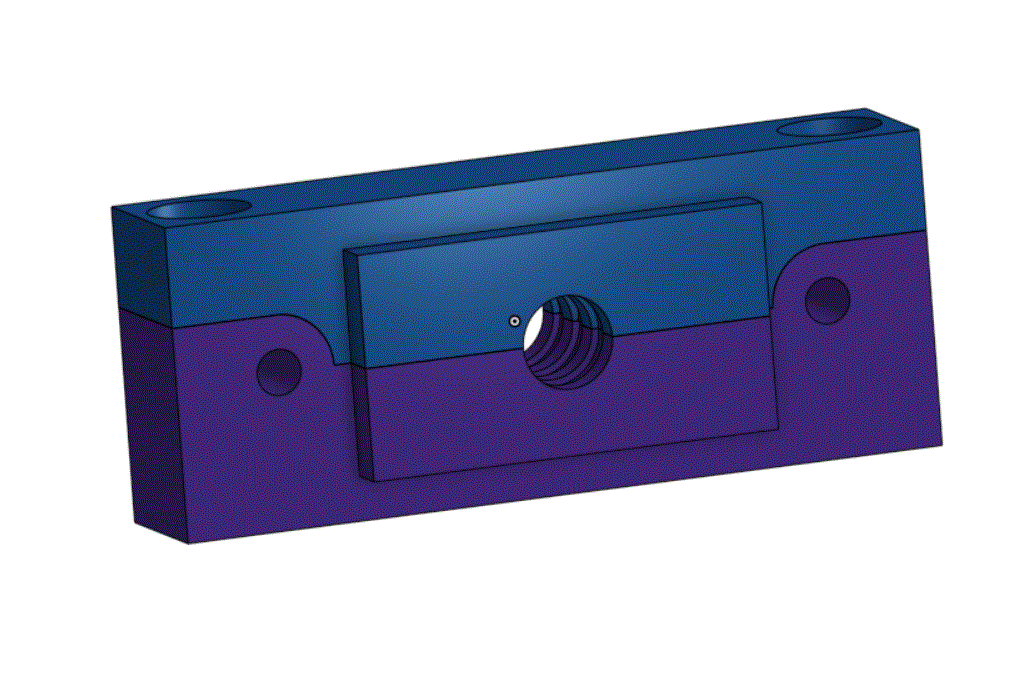

Dies ist die neue Kabeldurchführung des SoyoSource

(nicht für die Wi-Fi Version des GTN)

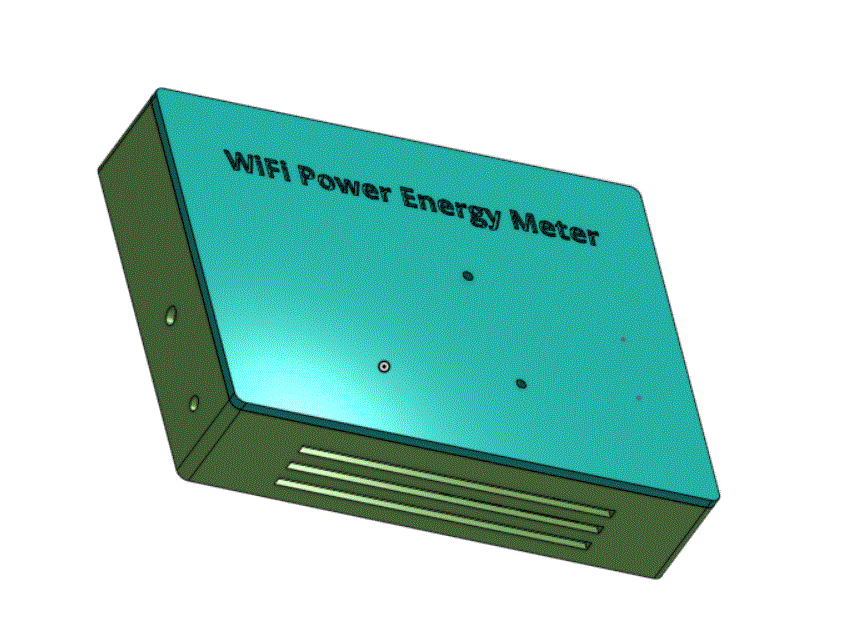

Druckdateien Gehäuse PZEM-017 und Wemos

Im Download für das Gehäuse des PZEM-017 und Wemos befinden sich die *.stl Dateien des Gehäuses zum Drucken. Leider muß ich hier zu einem Trick greifen. Nach dem Download einfach das .txt entfernen bzw. Umbennen in .zip Danach das ganze normal entpacken. Beim Drucken bitte darauf achten das Ihr die Stützfunktion "Überall" aktiviert habt !

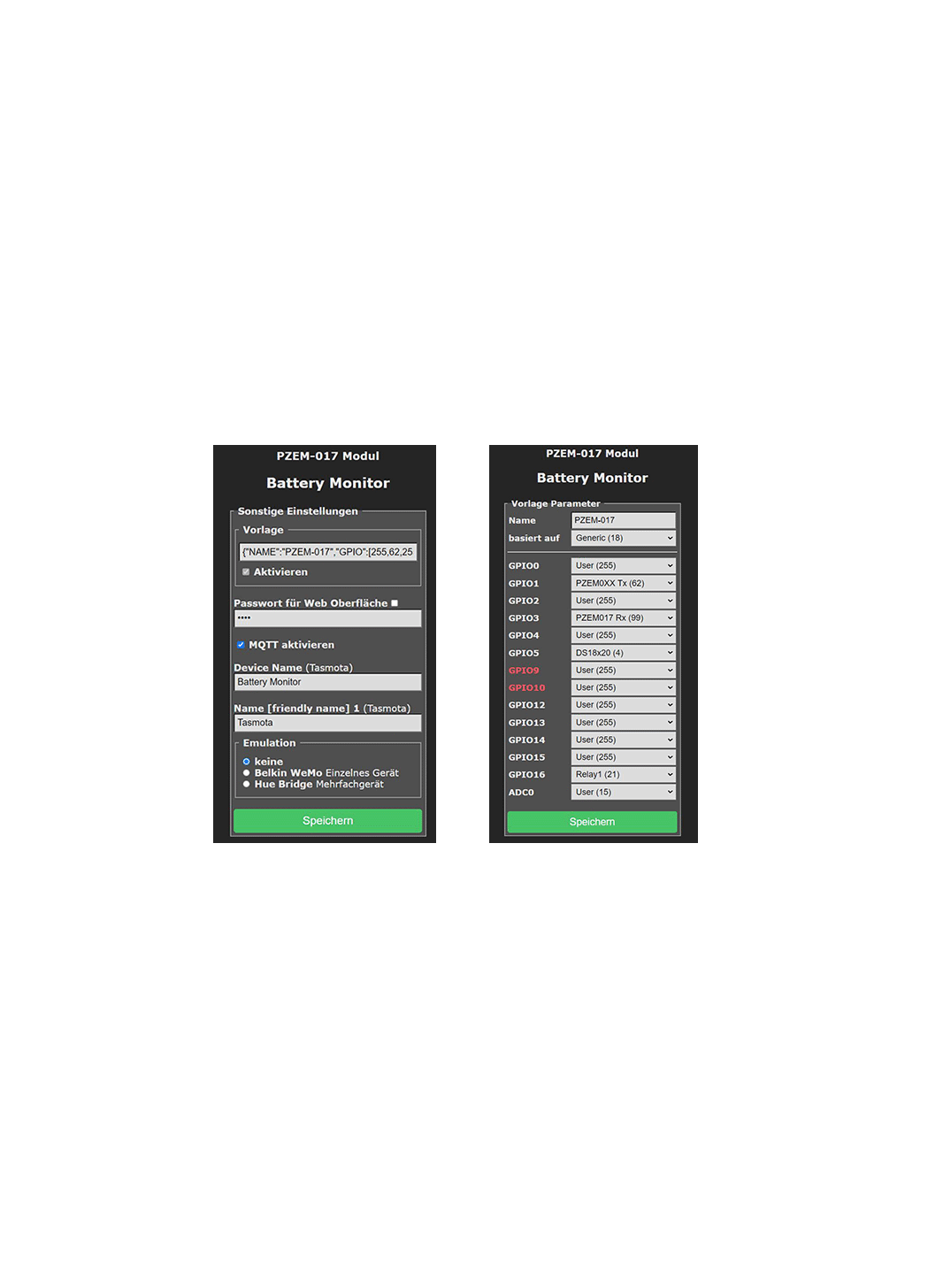

Wemos Template PZEM-017

Das fertige Template zur Kommunikation zwischen Wemos und PZEM-017. Auf GPIO5 (PIN D1) ist noch zusätzlich, ein Temperaturfühler (DSB18B20) und ein Relais angeschlossen.

{"NAME":"PZEM-017","GPIO":[255,62,255,99,255,4,255,255,255,255,255,255,21],"

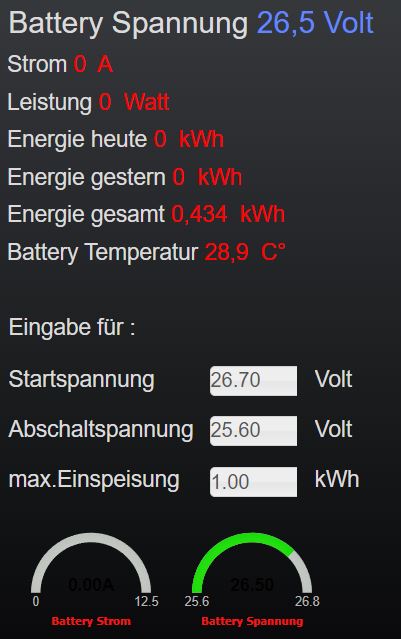

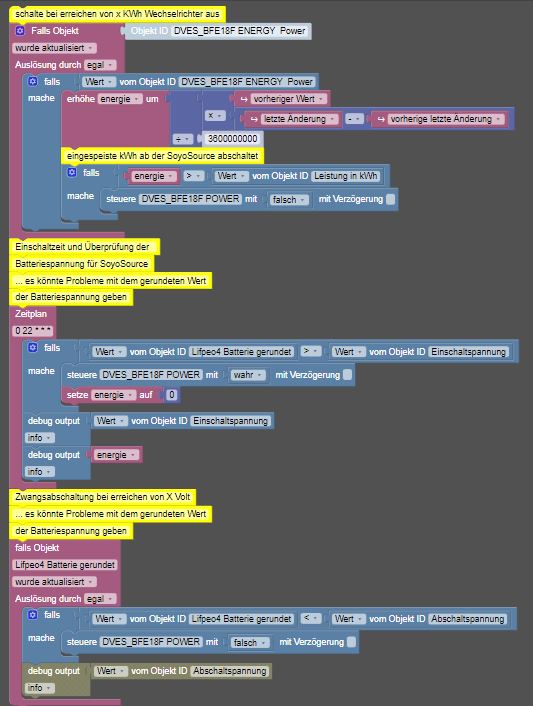

Blockly zur Zeitsteuerung und Einspeisleistung

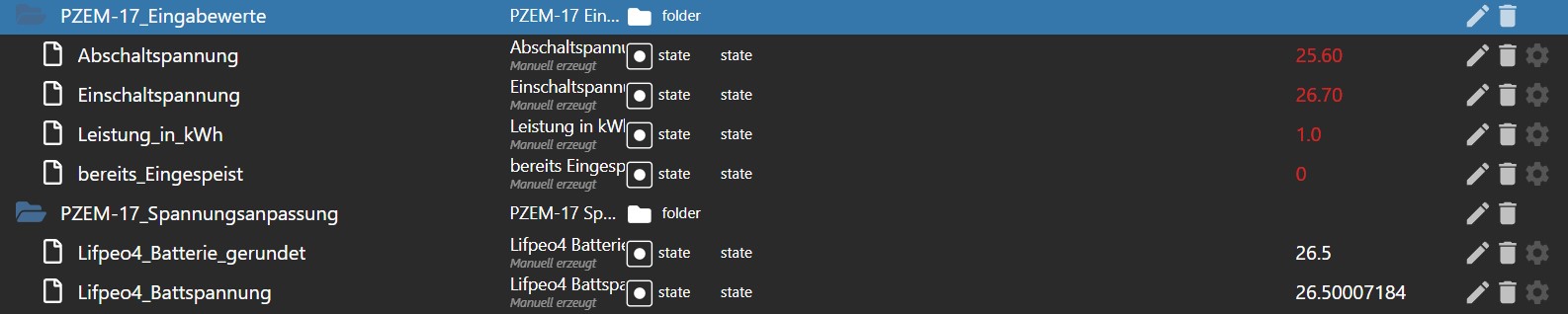

Blockly zur Zeitsteuerung und Einspeiseleistung. Es müssen dafür Datenpunkte unter 0_userdata im ioBroker erstellt werden. Man kann somit über die VIS des ioBroker relativ komfortabel die Abschaltspannung, die Spannung ab der nach dem Laden wieder Eingespeist wird, sowie die Einspeiseleistung bei der der Wechselrichter wieder abgeschaltet wird, einstellen. Bsp. LIFPEO4 Akku wird Tagsüber auf 29,2 Volt aufgeladen. Script schaut ab der eingestellten Zeit (im Blockly) ob die Spannung höher als 26,7 Volt ist, wenn ja wird jetzt solange Eingespeist bis x kWh erreicht wurden. Wenn die Spannung unter 25,6 Volt sinkt, wird der Wechselrichter Zwangs-getrennt. An dieser Stelle geht ein Dank an @Paul53 aus dem ioBroker Forum !

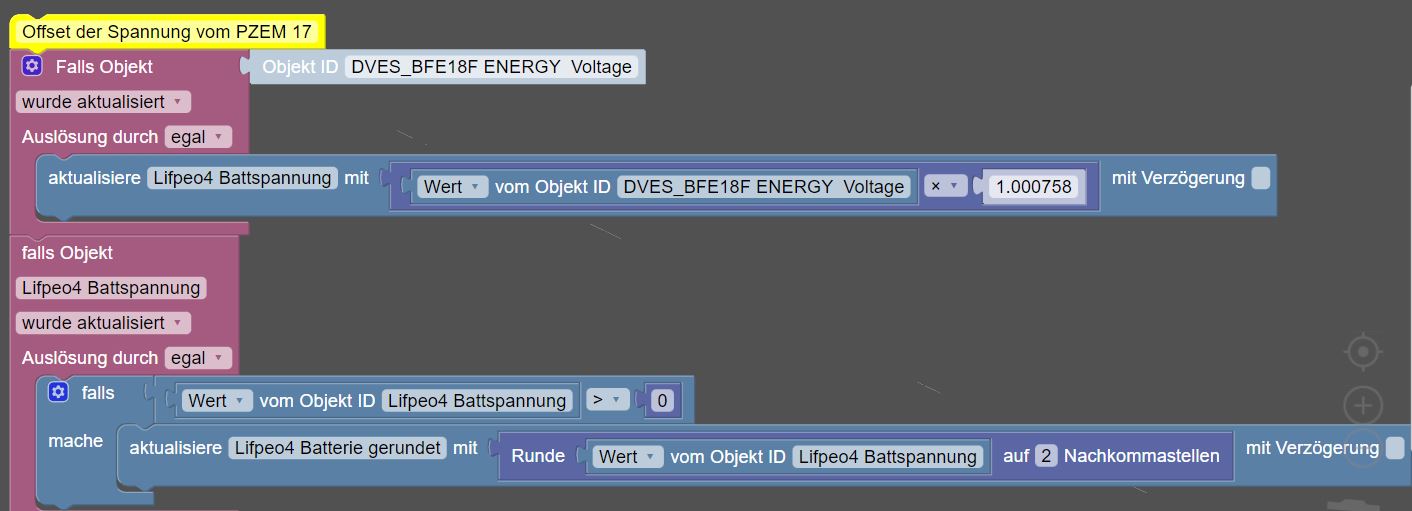

Offset/Spannungsanpassung für PZEM-017

Hiermit wird die Differenz zwischen dem Wert den der PZEM-017 misst mit dem eines digitalen Multimeter gemessen Wertes, angeglichen. Außerdem werden die Werte gerundet in die Datenbank des ioBroker unter 0_userdata geschrieben.

kompilierte Tasmota Bin Datei für den Wemos

Um Tasmota für dieses Projekt nutzen zu können ist es Nötig die Tasmota Datei zu erweitern, sprich zu kompilieren. Deshalb stelle ich euch hier eine bereits fertig kompilierte BIN Datei zur Verfügung.

Nach dem Download einfach das .txt entfernen bzw. Umbennen in .zip Danach das ganze normal entpacken.

Druckdatei für Stromzähler-Lesekopf

Druckdatei für *.stl für Wemos Mini D1

Nach dem Download einfach das .txt entfernen bzw. Umbennen in .zip Danach das ganze normal entpacken.

Der Deckel hält über vier "Rastnasen" und geht beim zumachen ggfls. etwas straff.

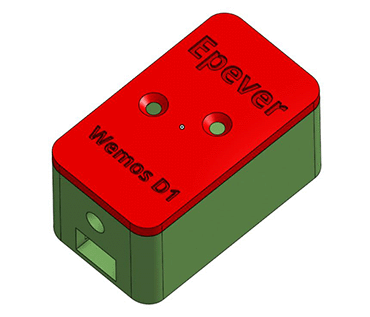

Druckdatei für EPEVER Controller Gehäuse

Druckdatei *.stl für Epever, bestehend aus Wemos Mini D1 und RS485 TTL

Der Deckel hält über vier "Rastnasen" und geht beim zumachen ggfls. etwas straff.

Nach dem Download einfach das .txt entfernen bzw. Umbennen in .zip Danach das ganze normal entpacken.

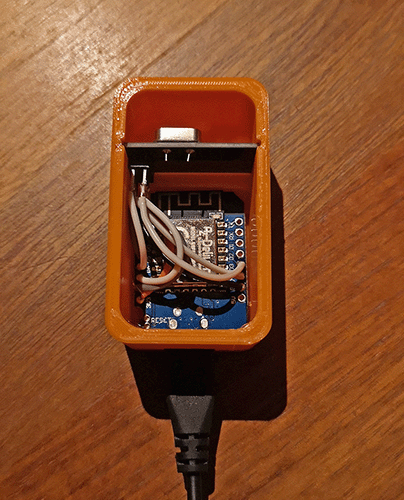

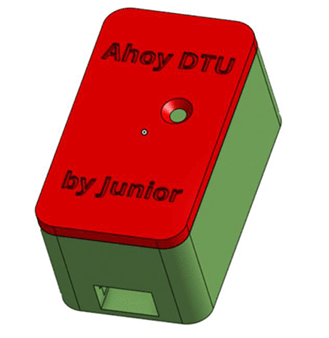

Ahoy DTU Gehäuse / Case

Druckdatei *.stl für Ahoy DTU, bestehend aus Wemos Mini D1 und NRF24L01+

Der Deckel hält über vier "Rastnasen" und geht beim zumachen ggfls. etwas straff.

Nach dem Download einfach das .txt entfernen bzw. Umbennen in .zip Danach das ganze normal entpacken.
